Chuyên mục: Kỹ thuật Thang máy | Tiêu chuẩn sản xuất và Xây dựng

Tiêu chuẩn áp dụng: TCVN 6395:2008

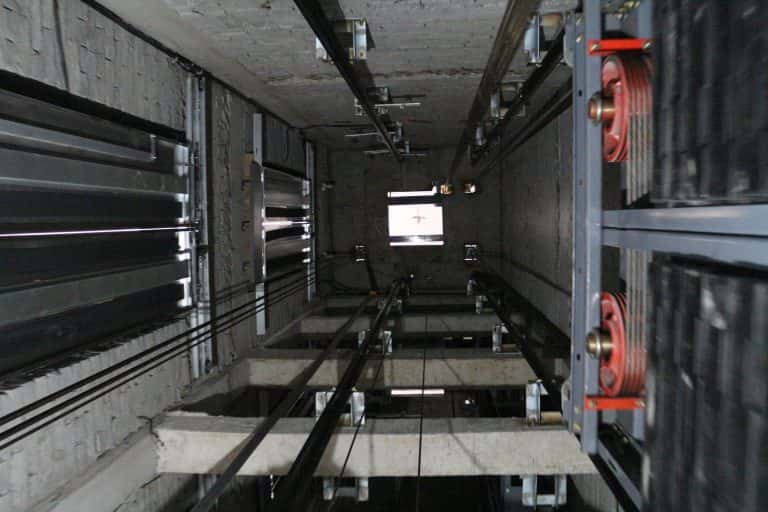

Trong kết cấu của các dòng thang máy cáp tải truyền thống, phòng máy thang máy đóng vai trò là “đầu não” – nơi lưu trữ và bảo vệ các thiết bị cốt lõi nhất như máy kéo, tủ điều khiển và bộ giới hạn tốc độ. Là đơn vị chuyên sản xuất và cung cấp thiết bị thang máy đồng bộ tại xưởng cho các đại lý và đơn vị lắp đặt trên toàn quốc, Smartrise Việt Nam thấu hiểu rằng: Một phòng máy thi công sai tiêu chuẩn không chỉ khiến việc kiểm định cấp phép gặp khó khăn, mà còn tiềm ẩn nguy cơ mất an toàn, làm giảm tuổi thọ vận hành của linh kiện điện tử.

Bài viết dưới đây sẽ cung cấp toàn bộ thông tin chi tiết về tiêu chuẩn phòng máy thang máy mới nhất theo quy định hiện hành để các đơn vị thi công và chủ đầu tư nắm rõ.

1. Tiêu chuẩn kích thước và không gian hình học phòng máy

Để đảm bảo kỹ thuật viên có đủ không gian vận hành, sửa chữa và thực hiện các thao tác cứu hộ khẩn cấp một cách an toàn, cấu trúc hình học của phòng máy cần đáp ứng các thông số cốt lõi sau:

• Chiều cao phòng máy thang máy: Tính từ mặt sàn hoàn thiện đến điểm thấp nhất của trần bê tông tối thiểu phải đạt 2.000 mm. Đối với các dòng thang máy tải trọng lớn hoặc tùy thuộc vào đặc tính kỹ thuật của từng loại máy kéo do Smartrise sản xuất, chiều cao này thường được khuyến nghị từ 2.200 mm đến 2.500 mm.
• Không gian làm việc phía trước tủ điện: Cần duy trì một khoảng trống hoàn toàn thông thoáng, không có vật cản với chiều sâu tối thiểu là 700 mm và chiều rộng bằng chiều rộng của tủ điều khiển (nhưng không được nhỏ hơn 500 mm).
• Khoảng cách xung quanh bộ phận quay: Tại các vị trí bố trí máy kéo và puli, không gian trống dành cho việc bảo dưỡng định kỳ xung quanh các chi tiết chuyển động tối thiểu phải đạt 500 mm.
• Tiêu chuẩn lối vào phòng máy: Cửa ra vào phải được làm bằng vật liệu chống cháy, trang bị khóa an toàn cơ chế một chiều (bên ngoài cần chìa khóa nhưng bên trong luôn luôn mở ra được mà không cần chìa). Kích thước cửa đứng tối thiểu phải đạt 600 mm × 1.800 mm. Trường hợp sử dụng cửa sập (bẫy sàn), kích thước ô mở không được nhỏ hơn 800 mm × 800 mm và phải kết cấu chịu được tải trọng của người đứng lên.

2. Quy định về kết cấu xây dựng và khả năng chịu lực

Hệ thống sàn và dầm móng chịu lực của phòng máy thang máy chịu ứng suất cực kỳ lớn từ tải trọng tĩnh (trọng lượng máy kéo, cáp, tủ điện) và tải trọng động khi cabin di chuyển hoặc dừng đột ngột.

Khả năng tải trọng của sàn

Mặt sàn phải được đổ bê tông cốt thép dày, kết nối đồng bộ với hệ thống dầm chịu lực chính (thường là hệ dầm chữ I hoặc dầm bê tông chịu lực bao quanh hố thang). Toàn bộ hệ thống này phải được tính toán kỹ lưỡng bởi kỹ sư kết cấu dựa trên bản thông số kỹ thuật tải trọng do nhà máy Smartrise Việt Nam cung cấp cho từng mã sản phẩm.

Hệ thống móc treo trần (Móc Palang)

Tại vị trí phía trên đỉnh máy kéo, bắt buộc phải bố trí sẵn một hoặc nhiều móc treo chịu lực cố định đúc liền với trần bê tông. Móc này phục vụ công tác nâng hạ máy khi lắp đặt hoặc thay thế cáp tải, động cơ sau này. Trên móc treo phải ghi rõ thông số tải trọng cho phép (Ví dụ: Tải trọng tối đa 1.000 kg hoặc 2.000 kg).

Lưu ý kỹ thuật quan trọng khi đổ sàn phòng máy: Tất cả các lỗ kỹ thuật chừa sẵn trên sàn phòng máy (lỗ thả cáp, lỗ xỏ xích) bắt buộc phải được xây gờ bảo vệ cao tối thiểu 50 mm so với mặt sàn hoàn thiện. Gờ này có tác dụng ngăn ngừa tuyệt đối tình trạng nước tràn hoặc các vật dụng nhỏ như ốc vít, dụng cụ thi công rơi xuống giếng thang gây nguy hiểm cho cabin phía dưới.

3. Tiêu chuẩn môi trường: Nhiệt độ, thông gió và chiếu sáng

Thiết bị điện tử (biến tần, bo mạch) và động cơ máy kéo sinh nhiệt rất lớn trong quá trình vận hành liên tục. Nếu không giải quyết tốt bài toán môi trường, thang máy sẽ thường xuyên báo lỗi ngắt nhiệt (Overheat).

Yếu tố môi trường	Tiêu chuẩn kỹ thuật quy định	Giải pháp thi công khuyến nghị
Nhiệt độ phòng máy	Duy trì ổn định trong khoảng từ 5°C đến 40°C.	Lắp đặt quạt thông gió cưỡng bức công suất lớn hoặc lắp máy điều hòa không khí chuyên dụng.
Độ ẩm không khí	Đảm bảo khô ráo, tuyệt đối không có hiện tượng ngưng tụ nước trên bề mặt thiết bị.	Thiết kế tường chống thấm tuyệt đối, không đi đường ống nước sinh hoạt xuyên qua phòng máy.
Hệ thống chiếu sáng	Độ sáng tối thiểu đạt 200 Lux tại mặt sàn và các vị trí thao tác tủ điện.	Sử dụng đèn LED cố định, bố trí công tắc ngay lối ra vào phòng máy.
Chiếu sáng khẩn cấp	Phải có nguồn sáng dự phòng tự động kích hoạt khi mất điện lưới toàn tòa nhà.	Lắp đặt ít nhất 1 đèn sạc khẩn cấp (đèn tích điện) hướng vào khu vực tủ điện và máy kéo.

4. Hệ thống điện, tiếp địa an toàn và phòng cháy chữa cháy

Yếu tố an toàn điện luôn được đặt lên hàng đầu trong quy trình kiểm định tiêu chuẩn phòng máy thang máy theo TCVN 6395.

Hệ thống cấp nguồn

Phòng máy phải được cấp một nguồn điện động lực 3 pha (380V / 50Hz) độc lập từ tủ điện chính của tòa nhà, thông qua một Aptomat (CB) có công suất phù hợp để bảo vệ ngắn mạch và quá tải. Bên cạnh đó, hệ thống điện chiếu sáng phòng máy, chiếu sáng hố thang và nguồn cấp cho quạt thông gió phải sử dụng một đường điện 1 pha (220V) tách biệt hoàn toàn. Điều này đảm bảo khi ngắt nguồn thang máy để sửa chữa, phòng máy vẫn có đầy đủ ánh sáng để kỹ thuật viên thao tác.

Hệ thống nối đất an toàn (Tiếp địa)

Toàn bộ vỏ kim loại của tủ điều khiển, bệ máy kéo, và các chi tiết kết cấu thép phải được đấu nối tiếp địa bảo vệ. Điện trở tiếp địa yêu cầu cho hệ thống điện an toàn thang máy phải đạt trị số R ≤ 4 Ω.

Thiết bị cứu hộ và PCCC

• Dụng cụ cứu hộ bằng tay: Phải trang bị sẵn tay quay vô lăng (đối với dòng động cơ có hộp số) hoặc cần gạt mở phanh (đối với động cơ không hộp số) được sơn màu đỏ đặc trưng, treo tại vị trí thuận tiện, dễ nhìn thấy nhất trong phòng máy.
• Thiết bị chữa cháy: Bắt buộc trang bị bình chữa cháy dạng khí CO2 chuyên dụng cho thiết bị điện. Tuyệt đối không sử dụng bình chữa cháy dạng bột tại phòng máy vì bụi bột hóa chất có tính ăn mòn cao, bám vào bo mạch điện tử sẽ gây hư hỏng hoàn toàn hệ thống điều khiển.

5. Đồng hành cùng Smartrise Việt Nam khi thiết kế bản vẽ kỹ thuật

Việc nắm rõ và áp dụng chính xác các tiêu chuẩn phòng máy thang máy ngay từ giai đoạn lên bản vẽ thiết kế phòng máy sẽ giúp các đơn vị đối tác, nhà thầu xây dựng tiết kiệm tối đa thời gian, chi phí sửa chữa cải tạo sau này.

Là nhà máy sản xuất thang máy uy tín, Smartrise Việt Nam cam kết cung cấp đầy đủ và chính xác hệ thống bản vẽ kỹ thuật chi tiết của giếng thang và phòng máy tương ứng với từng chủng loại thiết bị trước khi quý khách hàng tiến hành đổ bê tông sàn dầm. Điều này giúp đảm bảo mọi công trình sử dụng thiết bị của Smartrise luôn được nghiệm thu một cách thuận lợi, đạt chuẩn kiểm định và vận hành an toàn tuyệt đối suốt vòng đời sản phẩm.

Hãy liên hệ ngay với đội ngũ kỹ thuật của Smartrise Việt Nam bằng số điện thoại:  097 305 5658 để nhận tư vấn chuyên sâu và nhận bản vẽ kỹ thuật tối ưu nhất cho công trình của bạn!
