Một bộ thang máy hoàn chỉnh không chỉ gồm cabin, động cơ hay tủ điều khiển mà là một hệ thống được cấu thành từ nhiều nhóm thiết bị, linh kiện và chi tiết cơ khí khác nhau. Mỗi bộ phận đảm nhiệm một chức năng riêng và cần phối hợp đồng bộ để thang máy có thể vận hành theo đúng thiết kế.

Vậy một bộ thang máy gồm những gì? Dưới đây là các nhóm bộ phận chính thường có trong một hệ thống thang máy.

Một bộ thang máy gồm những gì?

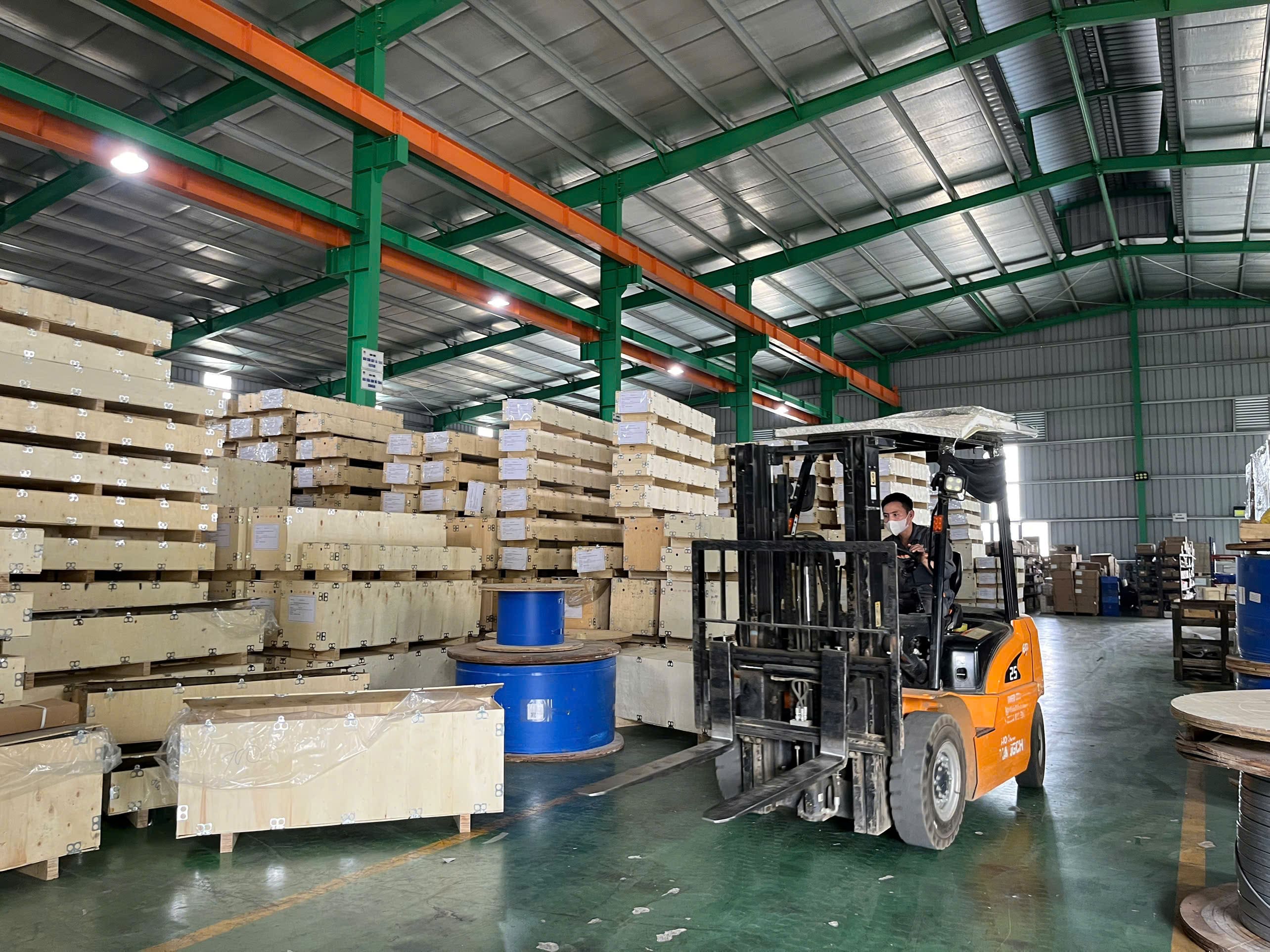

^{Nhà máy sản xuất thang máy Smartrise Việt Nam}

Tùy thuộc vào loại thang, tải trọng, số tầng, tốc độ và cấu hình kỹ thuật, danh mục thiết bị của từng bộ thang máy có thể khác nhau. Tuy nhiên, xét về cấu tạo tổng thể, một bộ thang máy thường bao gồm các nhóm chính:

• Hệ thống truyền động;
• Hệ thống điều khiển;
• Cabin và khung cabin;
• Hệ thống cửa cabin và cửa tầng;
• Ray dẫn hướng;
• Đối trọng;
• Cáp tải và hệ thống puly;
• Hệ thống điện và tín hiệu;
• Các thiết bị an toàn;
• Các chi tiết cơ khí và phụ kiện đi kèm.

Mỗi nhóm lại bao gồm nhiều thiết bị và chi tiết nhỏ khác nhau. Vì vậy, khi đặt sản xuất thang máy, cấu hình cần được xác định dựa trên yêu cầu thực tế của từng công trình.

Các bộ phận chính của một bộ thang máy

^{Nhà máy sản xuất thang máy Smartrise Việt Nam}

1. Động cơ thang máy

^{Động cơ Sanyo}

Động cơ là bộ phận tạo lực kéo giúp cabin di chuyển lên và xuống trong giếng thang.

Hiện nay, động cơ thang máy có nhiều loại khác nhau. Trong đó, động cơ không hộp số (gearless) được sử dụng phổ biến trong nhiều cấu hình nhờ thiết kế gọn và phù hợp với các hệ thống thang máy hiện đại.

Việc lựa chọn động cơ cần dựa trên các thông số như tải trọng, tốc độ, hành trình và cấu hình tổng thể của thang.

2. Tủ điều khiển

^{Tủ điện Schmersal – Đức}

Nếu động cơ đảm nhiệm việc tạo chuyển động thì tủ điều khiển có nhiệm vụ tiếp nhận và xử lý tín hiệu để điều phối hoạt động của thang máy.

Tủ điều khiển xử lý nhiều hoạt động như nhận lệnh gọi tầng, điều khiển chiều di chuyển, dừng tầng, đóng mở cửa và phối hợp với các thiết bị liên quan trong hệ thống.

Động cơ và tủ điều khiển vì vậy cần có sự tương thích về mặt kỹ thuật để hệ thống vận hành đúng cấu hình thiết kế.

3. Cabin thang máy

^{Cabin thang máy Smartrise Việt Nam}

Cabin là không gian trực tiếp vận chuyển người hoặc hàng hóa giữa các tầng.

Một cụm cabin có thể bao gồm khung cabin, vách cabin, sàn, trần, cửa cabin cùng các chi tiết hoàn thiện khác. Tùy mục đích sử dụng, cabin có thể được sản xuất theo kích thước và vật liệu khác nhau.

Chẳng hạn, thang máy gia đình thường chú trọng nhiều đến thiết kế và khả năng tận dụng diện tích, trong khi cabin thang tải hàng cần ưu tiên khả năng đáp ứng tải trọng và điều kiện sử dụng thực tế.

4. Hệ thống cửa cabin và cửa tầng

^{Cửa tầng}

Hệ thống cửa bao gồm cửa cabin và cửa tầng.

Cửa cabin di chuyển cùng cabin trong quá trình vận hành, còn cửa tầng được bố trí tại từng điểm dừng. Hai hệ thống cần phối hợp với nhau để thực hiện quá trình đóng – mở khi cabin dừng đúng vị trí.

Tùy thiết kế công trình, cửa thang máy có thể có nhiều kiểu mở và kích thước khác nhau.

5. Ray dẫn hướng

_{^{Ray dẫn hướng}}

Ray được lắp đặt dọc theo giếng thang, tạo đường dẫn hướng cho cabin và đối trọng trong quá trình di chuyển.

Đây là một trong những hạng mục ảnh hưởng trực tiếp đến chuyển động của hệ thống. Vì vậy, loại ray và phương án bố trí cần phù hợp với tải trọng, tốc độ cũng như thiết kế của từng bộ thang.

6. Đối trọng

^{Bo đối trọng}

Ở các hệ thống thang máy sử dụng đối trọng, bộ phận này có chức năng cân bằng một phần tải của cabin, hỗ trợ hệ thống truyền động trong quá trình vận hành.

Cụm đối trọng thường bao gồm khung đối trọng, các phiến đối trọng và những chi tiết liên kết liên quan.

7. Cáp tải và hệ thống puly

^{Cáp tải và hệ thống puly}

Cáp tải là bộ phận tham gia vào quá trình truyền lực giữa máy kéo, cabin và đối trọng.

Bên cạnh cáp tải, hệ thống còn có các puly và những chi tiết cơ khí liên quan. Cấu hình của hệ thống cáp – puly sẽ được xác định dựa trên thiết kế cụ thể của từng loại thang máy.

8. Hệ thống điều khiển và tín hiệu

Một bộ thang máy còn có nhiều thiết bị giúp người sử dụng tương tác với hệ thống, chẳng hạn:

• Bảng điều khiển trong cabin (COP);
• Bảng gọi tầng (LOP);
• Nút nhấn;
• Màn hình hiển thị;
• Chuông báo;
• Hệ thống liên lạc;
• Cảm biến và các thiết bị tín hiệu liên quan.

Tùy cấu hình, các thiết bị này có thể được lựa chọn với thiết kế và tính năng khác nhau.

9. Các thiết bị an toàn của thang máy

^{Phanh an toàn}

Bên cạnh các bộ phận phục vụ vận hành, thang máy còn được trang bị nhiều thiết bị liên quan đến an toàn.

Tùy cấu hình, hệ thống có thể bao gồm bộ hạn chế tốc độ, thắng cơ, khóa cửa tầng, công tắc giới hạn, photocell hoặc mành hồng ngoại, bộ cứu hộ tự động ARD cùng các thiết bị bảo vệ khác.

Mỗi thiết bị đảm nhiệm một chức năng riêng và phối hợp với hệ thống điều khiển trong quá trình thang vận hành.

10. Các chi tiết cơ khí và phụ kiện

^{Cấu tạo thang máy}

Ngoài những thiết bị lớn dễ nhận biết, một bộ thang máy còn có nhiều chi tiết cơ khí và phụ kiện phục vụ quá trình lắp ráp, liên kết và vận hành.

Có thể kể đến các hạng mục như bệ máy, dầm, giá đỡ, áp ray, khung và các chi tiết liên kết khác.

Đây cũng là nhóm hạng mục cần được sản xuất theo đúng kích thước và bản vẽ kỹ thuật của từng đơn hàng.

Vì sao cấu hình mỗi bộ thang máy không hoàn toàn giống nhau?

Không phải mọi công trình đều sử dụng một danh mục thiết bị và thông số giống nhau.

Cấu hình một bộ thang máy còn phụ thuộc vào:

• Loại thang: tải khách, gia đình, tải hàng, bệnh viện, tải ô tô…
• Tải trọng yêu cầu;
• Số tầng và chiều cao hành trình;
• Tốc độ;
• Kích thước hố thang;
• Kích thước cabin và cửa;
• Phương án bố trí máy kéo;
• Vật liệu cabin;
• Yêu cầu về thiết bị và tính năng bổ sung.

Do đó, trước khi đưa vào sản xuất, các thông số kỹ thuật cần được xác định cụ thể để lựa chọn thiết bị và gia công các hạng mục tương ứng.

Từ thiết bị đến một bộ thang máy hoàn chỉnh

^{Nhà máy sản xuất thang máy Smartrise Việt Nam}

Để hình thành một bộ thang máy, nhà sản xuất không đơn thuần tập hợp các thiết bị riêng lẻ. Các hạng mục cần được triển khai theo cấu hình và thông số của từng đơn hàng.

Quá trình này có thể bao gồm tiếp nhận yêu cầu kỹ thuật, xây dựng cấu hình, triển khai bản vẽ, gia công các chi tiết cơ khí – inox, chuẩn bị thiết bị và linh kiện, kiểm tra chất lượng, sau đó tập kết và đóng gói theo từng đơn hàng trước khi xuất xưởng.

Việc đồng bộ giữa phần thiết bị và các hạng mục sản xuất là yếu tố quan trọng để bộ thang đáp ứng đúng thông số của công trình khi đưa vào lắp đặt.

Smartrise Việt Nam – Sản xuất thang máy theo cấu hình từng dự án

^{Nhà máy sản xuất thang máy Smartrise Việt Nam}

Smartrise Việt Nam (SMEV) cung cấp và sản xuất các dòng thang máy phục vụ nhiều loại hình công trình như thang tải khách, thang gia đình, thang tải hàng, thang bệnh viện, thang quan sát, thang tải ô tô và các cấu hình theo yêu cầu.

Tùy từng dự án, SMEV tiếp nhận thông số kỹ thuật để triển khai các hạng mục sản xuất và chuẩn bị thiết bị theo cấu hình của đơn hàng. Các chi tiết sắt, inox và thiết bị được kiểm tra qua từng công đoạn trước khi tập kết, đóng gói và xuất xưởng.

Đối với các công ty thương mại, đại lý và đối tác đang cần tìm nhà máy sản xuất thang máy, việc xác định rõ cấu hình và danh mục thiết bị ngay từ đầu giúp quá trình đặt hàng chủ động và hạn chế sai lệch giữa yêu cầu dự án với sản phẩm thực tế.

Câu hỏi thường gặp về cấu tạo thang máy

^{Nhà máy sản xuất thang máy Smartrise Việt Nam}

Một bộ thang máy có bao nhiêu bộ phận?

Không có một con số cố định cho tất cả các loại thang máy. Một bộ thang gồm nhiều nhóm thiết bị, linh kiện và chi tiết cơ khí; số lượng cụ thể phụ thuộc vào loại thang, tải trọng, số tầng và cấu hình của từng dự án.

Cabin có phải là toàn bộ phần cơ khí của thang máy không?

Không. Ngoài cabin, hệ thống còn có khung cabin, đối trọng, ray, dầm, bệ máy, giá đỡ và nhiều chi tiết cơ khí khác.

Có thể sản xuất thang máy theo kích thước công trình không?

Có. Với các cấu hình sản xuất theo yêu cầu, kích thước và một số hạng mục của bộ thang có thể được triển khai dựa trên thông số hố thang, số tầng, tải trọng, kích thước cabin và yêu cầu kỹ thuật của dự án.

Kết luận

^{Nhà máy sản xuất thang máy Smartrise Việt Nam}

Như vậy, để trả lời câu hỏi “một bộ thang máy gồm những gì?”, có thể hiểu đơn giản rằng một bộ thang hoàn chỉnh là sự kết hợp của hệ thống truyền động, điều khiển, cabin, cửa tầng, ray, đối trọng, cáp tải, thiết bị an toàn cùng nhiều linh kiện và chi tiết cơ khí khác.

Quan trọng hơn, các bộ phận này cần được lựa chọn và sản xuất đồng bộ theo cấu hình kỹ thuật của từng công trình.

Nếu Quý đối tác đang cần tư vấn cấu hình, gia công hoặc đặt sản xuất thang máy theo yêu cầu, có thể liên hệ Smartrise Việt Nam để trao đổi thông số dự án và phương án sản xuất phù hợp.
